רובוט HLRB-7A3D 7-ציר פיסול אבן הוא בדרך כלל רובוט מפרקי{-מנועי- סרוו, שישה-צירים, המורכב מנהג, מנגנון תמסורת, זרוע רובוטית, מפרקים וחיישנים פנימיים. תפקידו העיקרי הוא להבטיח את המיקום, היציבה ודיוק המסלול הנדרשים של קצה הזרוע (כלומר, הציר הממונע). ארון הבקרה הוא מרכז העצבים של מערכת הרובוטים, המכיל חומרת מחשב, תוכנה ומעגלים מיוחדים. היא אחראית בעיקר על עיבוד כל המידע במהלך תהליך החריטה ושליטה בכל תנועות הרובוט.

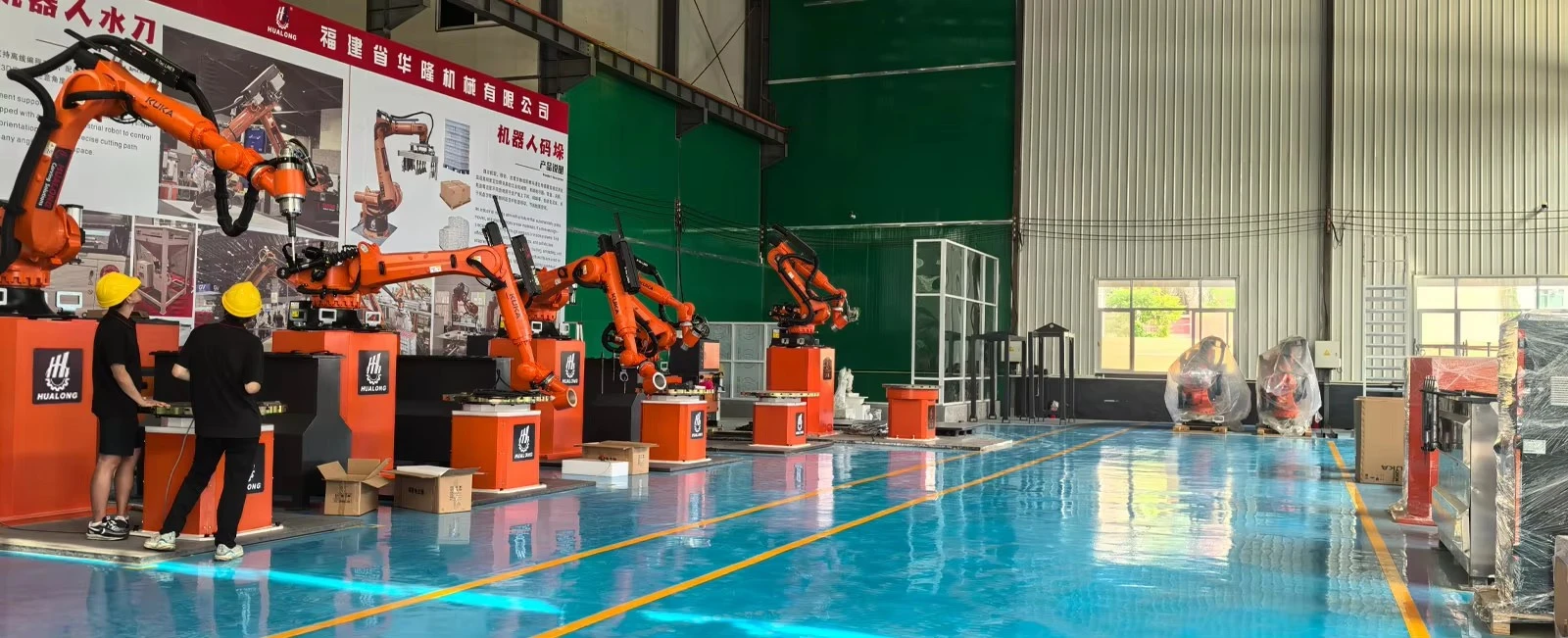

7 Axis Robot Arm CNC Router 5

Stone sculpture machine

עקרון הפעולה הבסיסי של רובוט מכונת פיסול אבן הוא לתכנת אותה במצב לא מקוון באמצעות תוכנת Sprut CAM ויצירת תוכנית שהרובוט יכול להבין. לאחר טעינת התוכנית, ניתנת פקודת התחלה פשוטה לרובוט, והוא ישלים את כל משימות העיבוד שלב אחר שלב בהתאם להוראות התכנית.

תפקידה העיקרי של רובוט מכונת פיסול אבן הוא להחליף חרטים אנושיים בפעולות חריטה. היתרונות העיקריים של מכונה זו הם ביצועים יציבים במיוחד, מרחב עבודה גדול, יעילות גבוהה ויכולת עומס גדולה.

stone engraving machine

מכונת חריטת אבן הרובוט מורכבת מהחלקים הבאים

זרוע רובוטית

שולחן רוטרי

תליון הוראה

מגזין כלי

צ'ילר

בסיס מכונה

ארון בקרה

כבל חיבור

7 Axis Robot Arm CNC Router 4

תכונות

ביצועים גבוהים ודיוק מדויק

עם מטען של 210 ק"ג ודיוק של ±0.06 מ"מ, הוא מסוגל לעבד חפצים גדולים וחריטה עדינה במיוחד.-
תנועה גמישה של 7 צירים (כולל סיבוב אינסופי על הציר השביעי) וטווח עבודה של 2700 מ"מ, הוא תומך בעיבוד חלקי עבודה עד 1000×2500 מ"מ.

תהליכים אוטומטיים לחלוטין.

מגזין כלים משולב עובר אוטומטית בין להבי מסור, חותכי כרסום, גלגלי ליטוש וכלים אחרים בהתאם לצרכי העיבוד.
באמצעות תוכנת SprutCAM, ניתן ליצור נתיבי עיבוד תלת מימד מורכבים בלחיצה אחת, ולבטל תכנות ידני.

ביצועים יציבים ואמינים

עיצוב עמיד למים ואבק מבטיח פעולה יציבה גם בסביבות קשות.
זמן ממוצע של 70,000 שעות בין תקלות (MTBF) לחיי שירות של 15 שנים.

יעילות עיבוד ופרודוקטיביות גבוהים

בהשוואה לחריטה ידנית, מכונה זו מהירה פי 5-8, ובמיוחד מתגברת על מכונות CNC עבור עיבוד תלת מימדי מורכב.
השולחן הסיבובי המאובזר (Ø1000 מ"מ) מאפשר עיבוד רב צדדי-במעבר אחד.
